3 มาตรฐานสำคัญของ Butt Weld Fittings ที่ควรรู้

Last updated: 6 Jun 2025

122 Views

หากคุณทำงานในสายงานอุตสาหกรรมที่เกี่ยวข้องกับระบบท่อ ไม่ว่าจะเป็นโรงงาน โรงไฟฟ้า หรือปิโตรเคมี การเลือกใช้ Butt Weld Fitting ที่ถูกต้องตามมาตรฐานถือเป็นเรื่องสำคัญอย่างยิ่ง เพราะอุปกรณ์ที่ดูคล้ายกัน อาจมีขนาดหรือมิติที่ต่างกันจนไม่สามารถใช้งานร่วมกันได้

มาตรฐานของ Butt Weld Fittings มีหลายประเภท แต่ 3 มาตรฐานหลักที่พบได้บ่อยในตลาด และควรทำความเข้าใจมีดังนี้

1. ASME/ANSI B16.9 (มาตรฐานอเมริกัน)

มาตรฐานนี้เป็นที่ยอมรับในระดับสากล ใช้งานแพร่หลายในหลายประเทศ โดยเฉพาะในอุตสาหกรรมที่ต้องการความมั่นคงแข็งแรงของระบบท่อ เช่น โรงกลั่นน้ำมัน โรงไฟฟ้า และระบบท่อแรงดันสูง

จุดเด่นของ ASME/ANSI B16.9

ขนาด และความหนากำหนดชัดเจน
มีระบบ Schedule รองรับหลายระดับ
เหมาะสำหรับงานที่ใช้ท่อตามมาตรฐาน ASTM/ASME

2. JIS B2311 / B2312 / B2313 (มาตรฐานญี่ปุ่น)

พบได้ในโรงงานที่ออกแบบตามระบบญี่ปุ่นหรือใช้เครื่องจักรที่ผลิตจากญี่ปุ่น ขนาดและชื่อเรียกของ Fitting ในมาตรฐาน JIS แตกต่างจาก ASME จึงไม่สามารถใช้งานร่วมกันได้โดยตรง

ลักษณะของ JIS

ใช้ในระบบที่ออกแบบตามญี่ปุ่น
มิติเฉพาะตัว ไม่สามารถเทียบกับ ASME ได้
ควรใช้คู่กับท่อที่เป็น JIS เช่นกัน

3. EN 10253-2 (มาตรฐานยุโรป)

ใช้ในโปรเจกต์ที่อิงจากระบบยุโรป เช่น โรงงานของบริษัทข้ามชาติหรือโครงการที่ต้องปฏิบัติตามกฎเกณฑ์จากยุโรป

สิ่งที่ควรรู้เกี่ยวกับ EN

กำหนดมิติตามระบบยุโรป
ใช้เฉพาะกับโปรเจกต์ที่ระบุให้ใช้มาตรฐานนี้
ไม่สามารถผสมใช้ร่วมกับ ASME หรือ JIS ได้

ความแตกต่างสำคัญของแต่ละมาตรฐาน

สิ่งที่ทำให้แต่ละมาตรฐานไม่สามารถใช้งานร่วมกันได้ ได้แก่:

ขนาดเส้นผ่านศูนย์กลางภายนอก (Outside Diameter)
ความหนาของชิ้นงาน (Wall Thickness)
มิติ และวิธีการเรียกชื่อ

ตัวอย่างเช่น หากนำท่อมาตรฐาน ASME ไปเชื่อมกับ Fitting แบบ JIS อาจเกิดช่องว่างหรือการรั่วซึม ซึ่งไม่เพียงแต่ลดประสิทธิภาพของระบบ แต่ยังเป็นความเสี่ยงต่อความปลอดภัยด้วย

เขียนสเปกให้ถูกต้อง ป้องกันความผิดพลาด

เพื่อป้องกันการสั่งซื้อผิดพลาด หรือปัญหาในการติดตั้ง การเขียนสเปกอย่างถูกต้องควรรวมข้อมูลต่อไปนี้:

มาตรฐานที่ต้องการ (ASME / JIS / EN)
ขนาด (เช่น 2 นิ้ว, 4 นิ้ว)
ความหนาหรือ Schedule
เกรดวัสดุ เช่น SS304, SS316

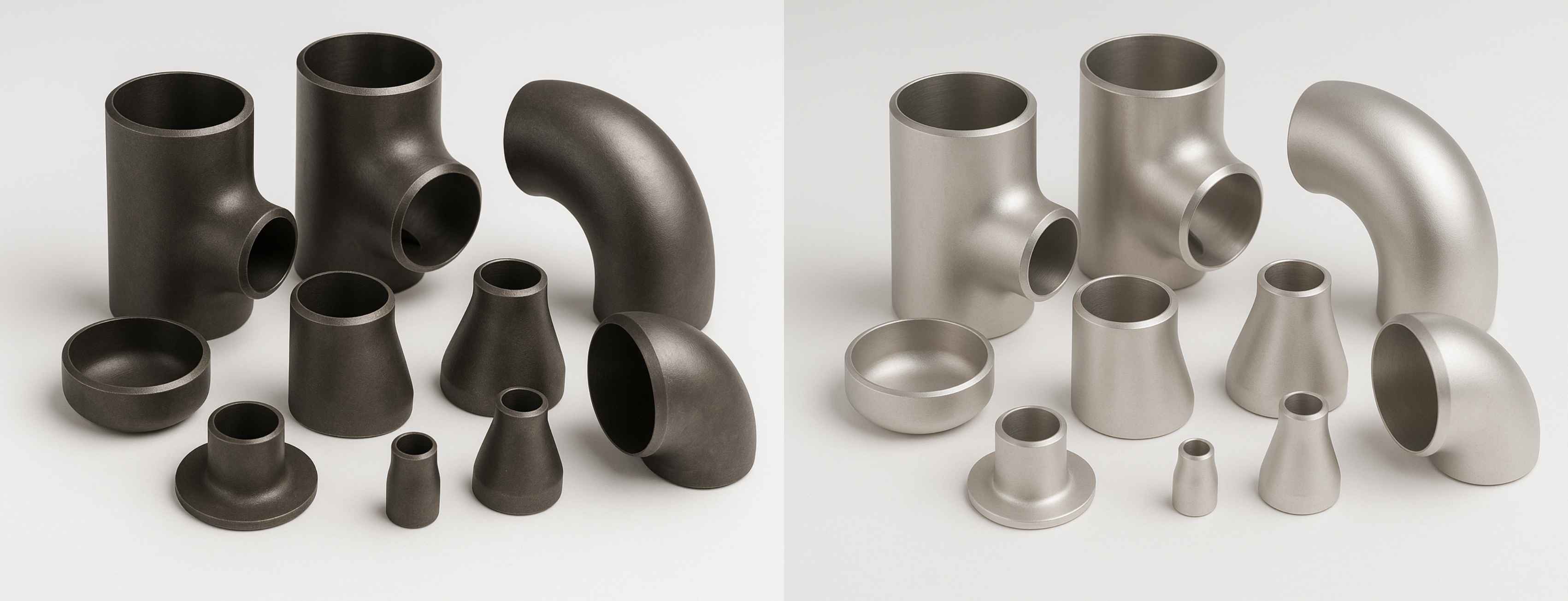

ชนิดของ Fitting เช่น Elbow, Tee, Reducer

การระบุข้อมูลครบถ้วนช่วยให้ซัพพลายเออร์จัดส่งสินค้าได้ถูกต้องตามที่ต้องการ ลดความล่าช้าและความเสียหายที่อาจเกิดขึ้นภายหลัง

หากมีข้อสงสัยเกี่ยวกับมาตรฐานของ Butt Weld Fittings หรือกำลังมองหาคำแนะนำในการเลือกใช้วัสดุพิเศษ เช่น Special Alloy สามารถติดต่อทีมงาน Metal Utility Co., Ltd. ได้โดยตรง ทีมผู้เชี่ยวชาญพร้อมให้คำแนะนำจากประสบการณ์จริงในอุตสาหกรรมมากกว่า 20 ปี
